Pour que le refroidissement conformel soit une solution durable dans le temps, deux objectifs principaux doivent être atteints :
Le premier est d’obtenir un volume de flux élevé à travers tous les canaux de refroidissement. Si la vitesse du flux est réduite dans une zone, les particules en suspension commencent à s’agglomérer et obstruent un canal de refroidissement. Ce processus peut être réduit au minimum avec un filtre, mais au final, aucun filtre ne peut empêcher la calcination.
Le deuxième objectif est la possibilité d’effectuer des travaux d’entretien et de nettoyage. S’il n’est pas possible d’atteindre chaque canal de refroidissement séparément, des liquides de nettoyage doivent être utilisés. Il est important de tenir compte du fait que les liquides de nettoyage ne sont pas non plus en mesure de rétablir entièrement la qualité de refroidissement d’origine, ce qui entraîne un refroidissement inégal et des problèmes de qualité.

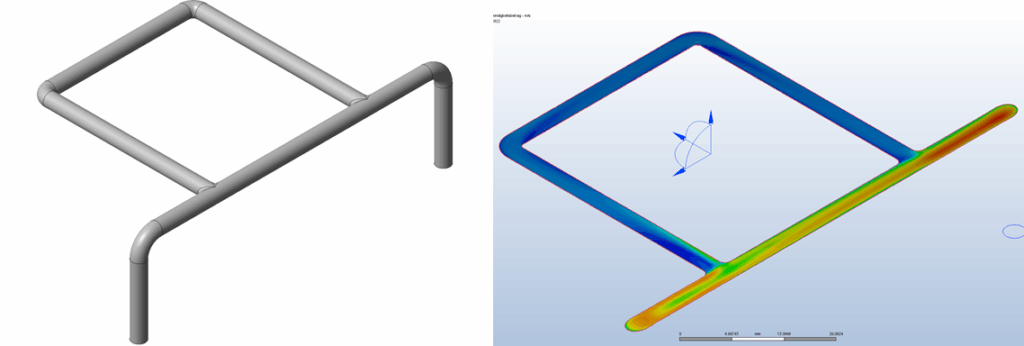

La conception montrée sur l’image n’atteint aucun des objectifs. La bifurcation juste au centre donne naissance à deux canaux de refroidissement avec une grande différence de débit. Près de 80 % de l’eau s’écoule par la partie droite. De plus, si le canal le plus long (bleu) est obstrué, il sera impossible de le nettoyer et la seule possibilité d’obtenir la qualité de refroidissement d’origine sera de remplacer l’insert coûteux par un nouveau.
Pour éviter cela, il sera nécessaire de concevoir des canaux avec la même résistance au flux dans toutes leurs ramifications et qui permettent l’entretien. De cette façon, vous économisez beaucoup d’argent, car vous pouvez garantir la qualité de refroidissement d’origine pendant toute la durée de vie du moule.
